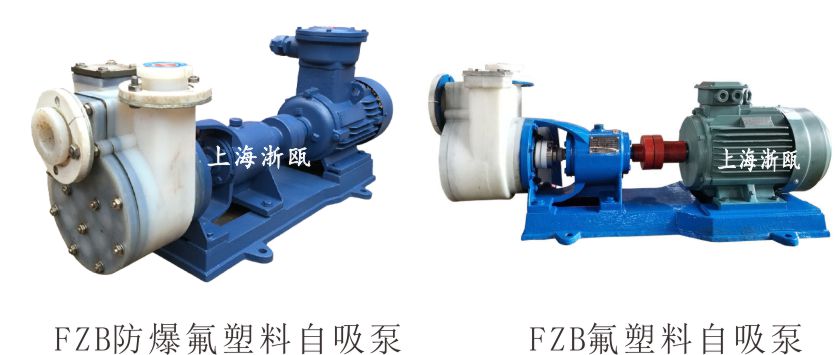

点击图片放大FB型氟塑料合金自吸泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
FZB系列氟塑料自吸泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该自吸泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
FZB型氟塑料自吸泵技术参数：
流量：1.5～60m3h；
扬程：15～50m；
转速：2900rmin；
功率：1.5～15KW；
进口直径：25～80mm；
适用温度：-20℃～120℃。

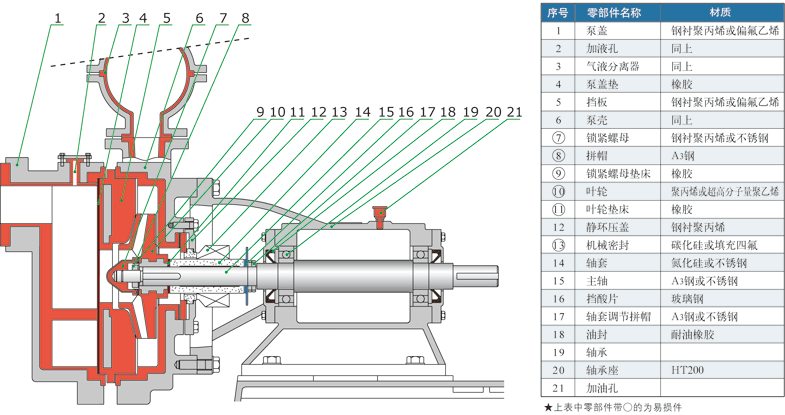

FZB氟塑料自吸泵结构说明
FZB自吸泵由泵体叶轮合盖密封件支架泵轴边轴器吊紧螺栓螺母底板组成。
1、泵体：左右两边连接部分内埋钢质法兰圈各一只模压塑料合成金制成。
2、合盖右边一侧内埋一只不锈钢（1Cr18Ni9Ti）模压塑料合金而成。
3、叶轮：采用接轴连接方法，金属轴为好钢精加工后外包塑料合成金模压而成，使叶轮与金属接轴牢固地结为一体，轴根与 叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。
4、机械密封：采用WB2型、ST型不用冷却水可调式端面密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。
FSB氟塑料自吸泵性能参数：
|
型号 |
流量(m3/h) |
扬程(m) |
进口(mm) |
出口(mm) |
功率（kw) |
转速(r/min) |
效率(%) |
自吸高度(m) |
自吸时间(s) |
|
25FZB-20 |
1.6 |
20 |
Φ25 |
Φ25 |
2.2 |
2900 |
20 |
1.5 |
150 |
|
32FZB-20 |
3.2 |
20 |
Φ32 |
Φ25 |
2.2 |
2900 |
30 |
1.5 |
150 |
|
40FZB-20 |
6.3 |
20 |
Φ40 |
Φ32 |
2.2 |
2900 |
42 |
3 |
150 |
|
50FZB-20 |
12.5 |
20 |
Φ50 |
Φ32 |
2.2 |
2900 |
42 |
3 |
150 |
|
50FZB-30 |
12.5 |
30 |
Φ50 |
Φ50 |
4 |
2900 |
48 |
3 |
180 |
|
65FZB-30 |
25 |
30 |
Φ65 |
Φ50 |
7.5 |
2900 |
55 |
3 |
180 |
|
80FZB-30 |
50 |
30 |
Φ80 |
Φ65 |
11 |
2900 |
58 |
3 |
180 |
|
50FZB-45 |
12.5 |
45 |
Φ50 |
Φ32 |
7.5 |
2900 |
35 |
3 |
200 |
|
65FZB-45 |
25 |
45 |
Φ65 |
Φ40 |
11 |
2900 |
42 |
3 |
200 |
|
80FZB-45 |
50 |
45 |
Φ80 |
Φ65 |
15 |
2900 |
53 |
3 |
200 |
|
100FZB-45 |
100 |
45 |
Φ100 |
Φ80 |
30 |
2900 |
55 |
3 |
250 |
|
100FZB-32 |
100 |
32 |
Φ100 |
Φ80 |
18.5 |
2900 |
48 |
3 |
250 |
FZB氟塑料自吸泵的过流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB氟塑料自吸泵的用途极为广泛，如：将地下槽中的腐蚀性液体抽送至目标地点，将底端无出口的酸碱槽中的酸碱抽送到目标地点，或用于多个酸槽之间的循环，或用于卸酸等等。
