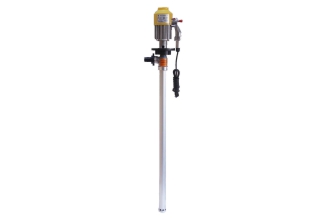

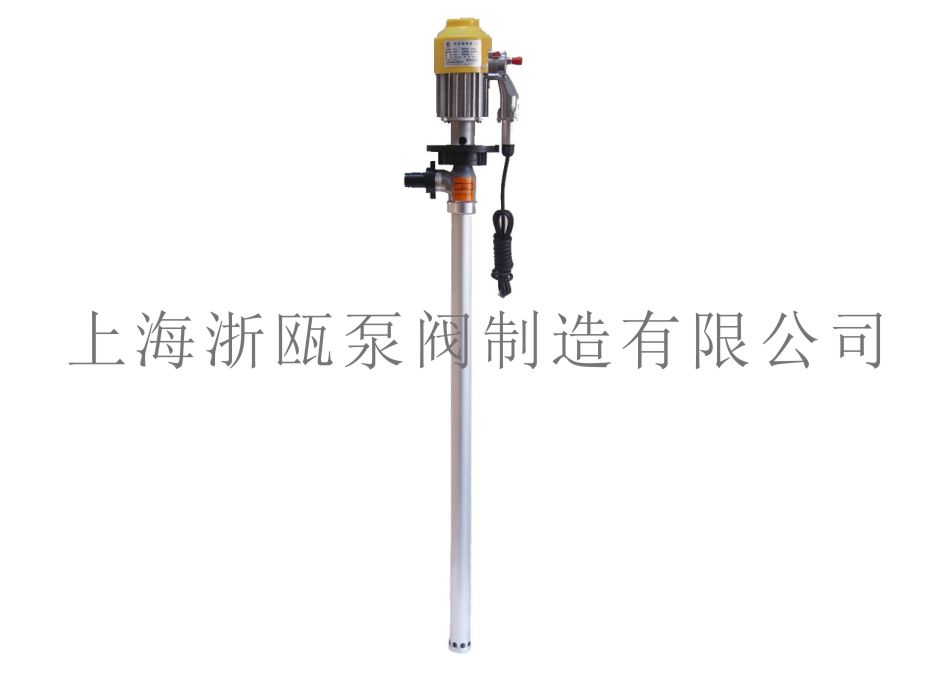

SB型电动油桶泵为轻便型管式轴流泵,具有效率高,使用、维修方便等特点。油桶泵广泛用于化工、石油化工、精细化工、染料化工、环保、水处理、医药、食品等部门抽吸不同液体。如在易燃易爆场合使用,可选用我公司生产的防爆电动油桶泵。(SB-3型、SB-4型)使用防爆时应按CB38361-2《爆炸环境用防爆电气设备》有关规定并正确使用防爆插头插座。该电动抽油泵产品是我公司引进西德优质样机开发研制而成,各项技术指标均能达到样机水平,并在样机基础上开发了不同的使用场合不同抽吸液体的系列派生防爆油桶泵产品。

SB型电动油桶泵可以直接插入物料桶(最大适用于符合GB/325-1991标准的钢桶)中抽取桶中液体。可输送各种油料、带腐蚀性化学药水、其他液体。根据所输送的液体性质,抽油泵泵体沾湿部分材料可选用铝合金、不锈钢,316不锈钢等组成。驱动电机配备单相标准电机,防爆电机,高转速电机等多种选择。

SB型电动油桶泵根据材质,电机不同,型号可分为: SB-1,SB-2,SB-3,SB-3-1,SB-4,SB-5,SB-6,SB-7,SB-8系列铝合金油泵,不锈钢或防爆型。我们备有详细资料,欢迎索取。电动抽油泵可按防爆区域和非防爆区域选用,凡在防爆区域使用配置防爆型电机,这类电机分三种机组型号,当使用条件含各种易燃易爆混合时,应选用最高组级。该油泵可输送酸、碱、盐、油品、饮料等介质,广泛用于化工、石油化工、精细化工、染料化工、环保、水处理、医药、食品等部门。同时适用于中小型油田、油库、炼油厂、加油站、农机站、企事业单位、车队、车辆船舶等输送汽油、煤油、柴油、轻质燃油的理想工具。如需要输送高粘度的液体可以选用高粘度桶泵。

SB型电动油桶泵维修与保养:


1、经常加脂,电动油桶泵为高速运转,润滑脂易于挥发,故必须使轴承处的润滑能保持清洁,并注意添换。

2、经常检查维修,电动油桶泵应经常检查,维修,须检查电源线:内接线,插头,开关是否良好,绝缘电阻是否正常,刷尾座是事松动,换向器与电刷接触良好,电枢绕级扩定子绕组是否是有适中断路现象,轴承及转动零件是否的损坏等等。

3、保存好每零件和调换相同零件,在拆检本抽液泵时,应保存好每个零件,要特别注意隔爆零件的隔爆面不能使其损伤拉毛包括绝缘衬垫及套管,如有损坏,必须调换上新的相同零件,不得采用低于原材料性能的代用材料或原有规格不符的零件,装配时应将所有零件按原先位置装好,不能遗漏。

4、注意绝缘电阻,长期搁置不用的或在潮湿环境中使用的电动油桶泵,使用前必须用500伏兆欧表测量绕组的绝缘电阻。如绕组与电机壳间绝缘电阻小于7兆欧时,必须对绕组进行干燥处理。

5、注意保存,电动油桶泵应放于干燥,清洁和没有腐蚀性气体的环境中。



■ SB型电动油桶泵随机配件:

1、电刷一付。2、万向节一套。3、叶轮一只。

■ SB型电动油桶泵结构图:


1

泵头三通

7

深沟轴承

13

主轴

2

电缆(电源线)

8

骨架密封圈

14

三角支架

3

拉杆开关/按钮开关

9

锁紧手轮

15

小骨架密封圈

4

防爆电机/普通电机

10

锁紧出口

16

叶轮

5

联轴器(万向节)

11

泵外管

17

过滤网罩

6

短轴

12

泵小管

18

电机下端盖

SB型电动油桶泵性能参数:

型号 流量 流量 扬程 转速 功率 进口 出口 材质 重量
m3/h L/min m r/min Kw mm mm 泵管 Kg
SB-1 7.8 130 7.5 10000 1.1 50 25 不锈钢 8
SB-1-1 6.6 110 7 10000 0.88 50 25 不锈钢 7.5
SB-1-2 7.8 130 7.5 10000 1.1 50 25 不锈钢 8
SB-1-3 6.6 110 7.5 10000 0.88 50 25 不锈钢 7.8
SB-2 7.8 130 7.5 10000 1.1 50 25 铝合金 5.5
SB-2-1 6.6 110 7.5 10000 0.88 50 25 铝合金 5.3
SB-3 9 150 10 12000 0.88 50 25 不锈钢 9
SB-3-1 9 150 10 12000 0.88 50 25 不锈钢 9.5
SB-4 9 150 10 12000 0.88 50 25 铝合金 7.5
SB-6 6 100 7 8000 0.55 41 25 不锈钢 5.7
SB-7 6 100 7 8000 0.55 41 25 不锈钢 5.5
SB-8 6 100 7 8000 0.55 41 25 铝合金 3.8


SB型电动油桶泵特点及用途:

SB型电动油桶泵适用于隔爆能力达,IIB级,引燃温度不低于T4级的易燃易爆作用场所,具有安全可靠,结构合理、工艺先进、高效、维修方便等特点。
本产品符合国家GB3836、1-83《爆炸性环境用防爆电气设备通用要求》和GB3836、2-83《爆满炸性环境用防爆电气设备隔型电气设备“D”》和GB3883。1-83《手持式电动工具的安全》的规定。并通过国家煤矿防爆安全产品质量监督检验测试中心严格测试,取得了防爆合格证是易燃晚爆作业场所最理想的工具之一。
上列产品经防爆检验站按3836-。2-83《爆炸性环境用防爆电气设备隔爆型电气设备“D”》标准进行了严格检测,结果符合工厂用隔爆型(DI-IBT4)设备的规定。
本泵适用于工矿商店,化工厂,钻井队,没库等场所汽油类,笨类等易燃易爆物品,使用电动抽油泵机既然保证了安全又提高了功效,在易燃易爆场所使用是最理想可靠之工具。
