WQ耦合式潜污泵移动式潜水排污泵

首页 > 产品中心 > 排污泵

相关产品系列:排污泵系列潜水泵系列

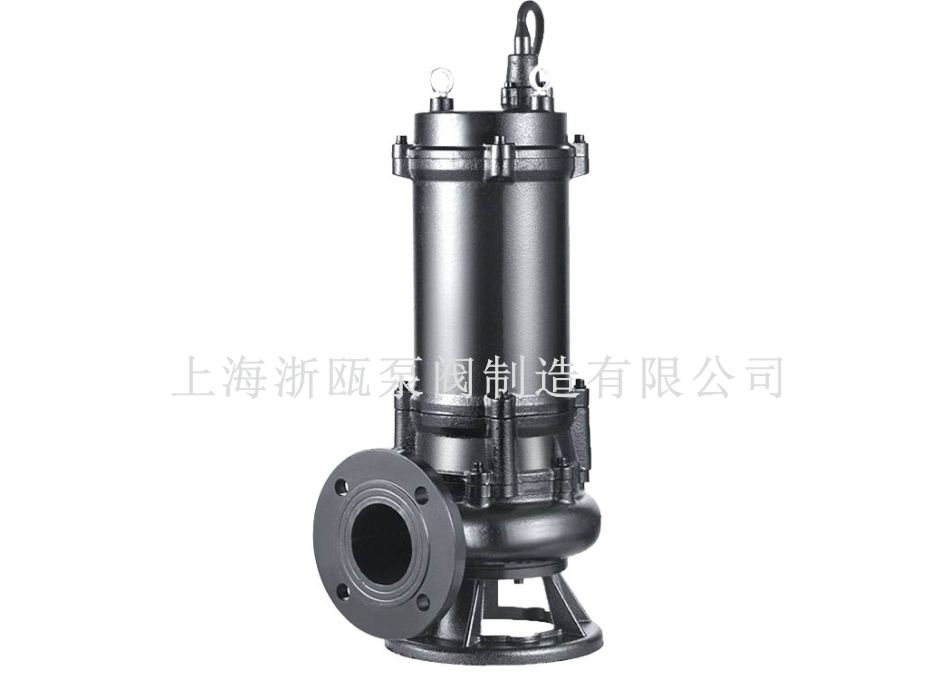

WQ潜水排污泵产品概述


WQ潜水排污泵采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。设计合理,配套电机合理,效率高,节能效果显著。机械密封采用双道串联密封,材质为硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行800小时以上。泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,潜入水中即可工作,大大减小工程造价。泵油室内设有油水探头,当水泵侧机械密封损坏后,水进入油室,探头发生信号,对泵实施保护。

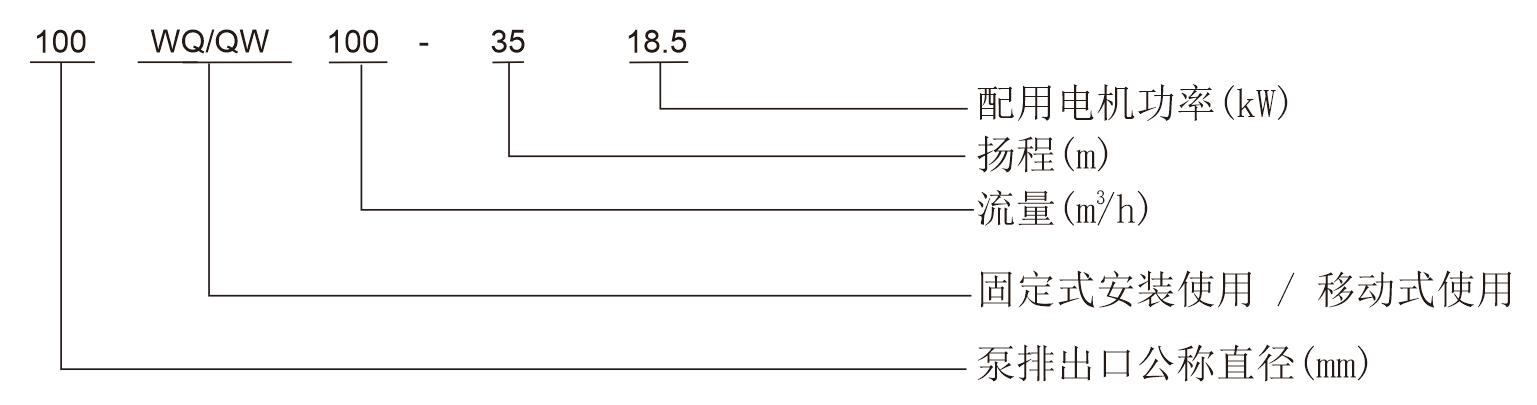

型号意义:

WQ和QW本质上为同一台泵,只是在安装方式上有所不同,接入软管移动式使用或者配合耦合装置进行固定式安装使用。

移动式的优势是接入软管可以随用随取移动方便。也可根据用户需要配备全自动安全保护控制柜,对泵的漏水,漏电,过载及超温等进行监控,保证泵运行可靠安全。双导轨自动耦合安装系统,给泵的安装的安装,维修带来了极大的方便,人可不必为此而进出污水坑。浮球开关可根据所需的水位变化。自动控制泵的停启,无需专人看管。在使用扬程范围内保证电机运行不过载。根据使用场合电机可采用水套式外第三者循环冷却系统,能保证电泵在无水(干式)状态下安全运行。安装方式有固定式自动耦合安装和移动式自由安装二种,可满足不同的使用场合。结构说明 QW型无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。

配备多种保护装置,使得泵运行可靠,其主部件作用如下: 信号线1:配备全保水泵控制柜,对泵实行全方位保护,包括漏水,断相、短路、过热、电机过载等项目.电机定子8:采用B级或F级绝缘。 漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。 叶轮17:叶轮采用单流道或双道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。泵体15:与叶轮配用,使得泵具有高的效率。密封环18:装在泵体口环处,当叶轮因运行而使口环处磨损,可更换密封环,以保证泵以最佳效率运行。

可以根据客户不同工况需求提供不同类型泵:WQ-P不锈钢耦合式潜水排污泵、WQ-R高温耦合式潜水排污泵、WQ-Q全保耦合潜水排污泵、WQ-K切割耦合潜水排污泵

WQ潜水排污泵产品特点:
1、 采用独特的单片或双片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径5倍纤维物质与直径为泵口径约50%的固体颗粒。
2、 机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
3、 整体结构紧凑、体积小、噪音小、节能效果显著,检修方便、无需建泵房,潜入水中即可工作,大大减少工程造价。
4、 该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
5、 可根据用户需要配备全自动控制柜,对泵的漏水、漏电、过载及超温等进行自动保护,提高了产品的安全性与可靠性。
6、 浮球开关可根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。

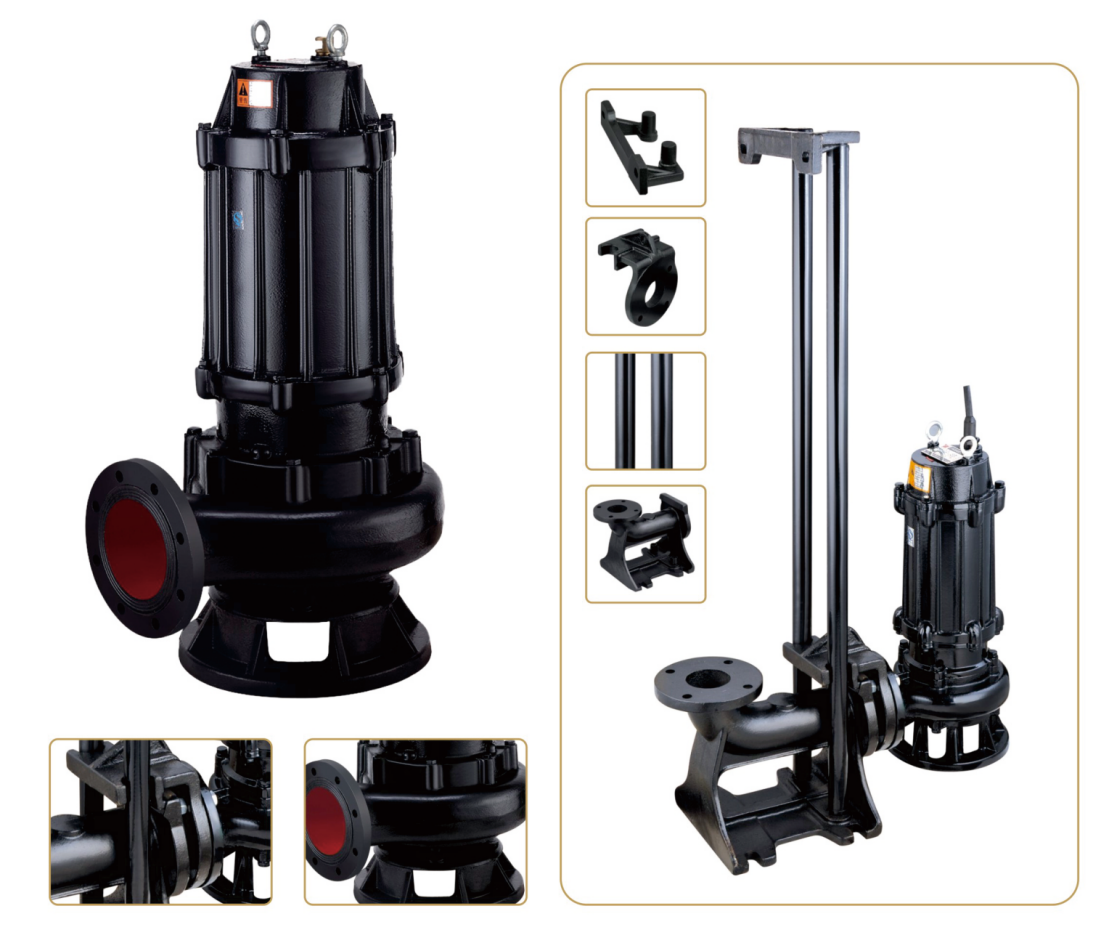

7、 WQ型潜水排污泵可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
8、 能够在全扬程内使用,而保证电机不会过载。
9、 有两种不同的安装方式,固定式自动耦合安装系统,移动自由安装。

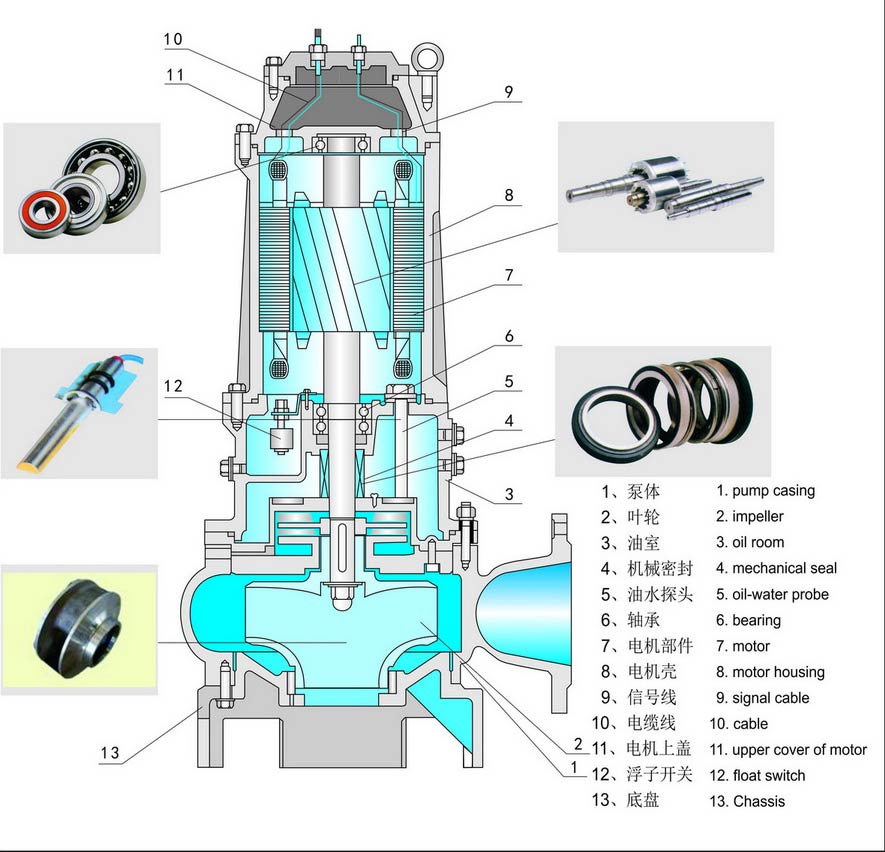

WQ潜水排污泵结构图:

其他产品推荐:

QGWQ高扬程切割排污泵

WQP不锈钢无堵塞排污泵

WQB 系列防爆无堵塞潜水排污泵

WQ潜水排污泵性能参数 :(更多型号参数的排污泵请联系业务员咨询)

潜水排污泵型号 流量
(m3/h)
扬程
(M)
功率
(kw)
口径
mm
转速
(r/min)
效率
(%)
使用扬程范围(m)
25WQ7-8-0.55 7 8 0.55 25 2900 45 3-8
25WQ8-22-1.1 8 22 1.1 25 2900 45 10-22
32WQ8-12-0.75 8 12 0.75 32 2900 48 7-12
32WQ12-15-1.1 12 15 1.1 32 2900 45 7-15
40WQ15-15-1.5 15 15 1.5 40 2900 48 6-15
40WQ15-30-2.2 15 30 2.2 40 2900 54 15-30
50WQ20-7-0.75 20 7 0.75 50 2900 51 3-7
50WQ10-10-0.75 10 10 0.75 50 2900 52 4-10
50WQ20-15-1.5 20 15 1.5 50 290 53 6-15
50WQ15-25-2.2 15 25 2.2 50 2900 54 10-25
50WQ18-30-3 18 30 3 50 2900 55 15-30
50WQ40-15-4 40 15 4 50 2900 55 8-15
50WQ25-32-5.5 25 32 5.5 50 2900 55 17-32
50WQ20-40-7.5 50 20 7.5 50 2900 58 20-40
65WQ25-15-2.2 25 15 2.2 65 2900 50 6-15
65WQ37-13-3 37 13 3 65 2900 57 6-13
65WQ25-30-4 25 30 4 65 2900 61 15-30
65WQ40-30-7.5 40 30 7.5 65 2900 56 15-30
65WQ35-50-11 35 50 11 65 2900 45 35-50
65WQ35-60-15 35 60 15 65 2900 65 40-60
80WQ60-13-5.5 60 13 5.5 80 2900 67 7-13
80WQ40-7-2.2 40 7 2.2 80 1450 59 3-7
80WQ43-13-3 43 13 3 80 2900 70 5-13
80WQ40-15-4 40 15 4 80 2900 61 6-15
80WQ65-25-7.5 65 25 7.5 80 2900 63 12-25
100WQ100-10-4 100 10 4 100 1450 65 4-10
100WQ100-15-7.5 100 15 7.5 100 1450 68 8-15
100WQ110-10-5.5 110 10 5.5 100 1450 66 5-10
100WQ80-20-7.5 80 20 7.5 100 1450 65 10-20
100WQ100-25-11 100 25 11 100 1450 70 10-25
100WQ100-30-15 100 30 15 100 1450 65 12-30
100WQ100-35-18.5 100 35 18.5 100 1450 68 15-35
125WQ130-15-11 130 15 11 125 1450 72 7-15
125WQ130-20-15 130 20 15 125 1450 75 10-20
150WQ145-9-7.5 145 9 7.5 150 1450 76 4-9
150WQ180-15-15 180 15 15 150 1450 69 5-15
150WQ180-20-18.5 180 20 18.5 150 1450 72 8-20
150WQ180-25-22 180 25 22 150 1450 78 12-25
150WQ130-30-22 130 30 22 150 1450 78 15-30
150WQ180-30-30 180 30 30 150 1450 78 15-30
150WQ200-30-37 200 30 37 150 1450 73 13-30
200WQ300-7-11 300 7 11 200 980 66 3-7
200WQ250-11-15 250 11 15 200 1450 64 4-11
200QWQ2250-15-18.5 250 15 18.5 200 1450 73 7-15
200WQ400-10-22 400 10 22 200 1450 75 5-10
200WQ400-13-30 400 13 30 200 1450 76 6-13
200WQ300-15-22 300 15 22 200 1450 76 8-15
200WQ250-22-30 250 22 30 200 1450 71 12-22
200WQ350-25-37 350 25 37 200 1450 71 10-25
200WQ400-30-45 400 30 45 200 1450 74 13-30
250WQ600-9-30 600 9 30 250 980 78 3-9
250WQ600-12-37 600 12 37 250 1450 76 5-12
250WQ600-15-45 600 15 45 250 1450 73 6-15
250WQ600-20-55 600 20 55 250 1450 73 8-20
250WQ600-25-75 600 25 75 250 1450 71 12-25
300WQ800-12-45 800 12 45 300 980 74 5-12
300WQ480-15-45 480 15 45 300 1450 66 7-15
300WQ800-15-55 800 15 55 300 1450 73 8-15
300WQ600-20-55 600 20 55 300 1450 73 10-20
300WQ800-20-75 800 20 75 300 1450 75 11-20
300WQ950-20-90 950 20 90 300 1450 76 11-20
300WQ1000-25-110 1000 25 110 300 1450 76 12-25
300WQ1100-10-55 1100 10 55 300 1450 73 4-10
350WQ1500-15-90 1500 15 90 350 740 87 6-15
350WQ1200-18-90 1200 18 90 350 980 85 8-18
350WQ1100-28-132 1100 28 132 350 980 84 15-28
350WQ1000-36-160 1000 36 160 350 980 84 20-36
400WQ1760-7.5-55 1760 7.5 55 400 980 83 4-7.5
400WQ1500-10-75 1500 10 75 400 980 86 3-10
400WQ2000-13-110 2000 13 110 400 980 84 7-13
400WQ2000-15-132 2000 15 132 400 980 83 6-15
400WQ1700-22-160 1700 22 160 400 980 83 10-22
400WQ1500-26-160 1500 26 160 400 980 84 12-26
400WQ1800-32-250 1800 32 250 400 980 82 17-32
400WQ1700-30-200 1700 30 200 400 980 82 15-30
500WQ2500-10-110 2500 10 110 500 740 85 5-10
500WQ2600-15-160 2600 15 160 500 740 84 8-15
500WQ2400-22-220 2400 22 220 500 740 85 12-22
500WQ2650-24-250 2650 24 250 500 740 85 13-24

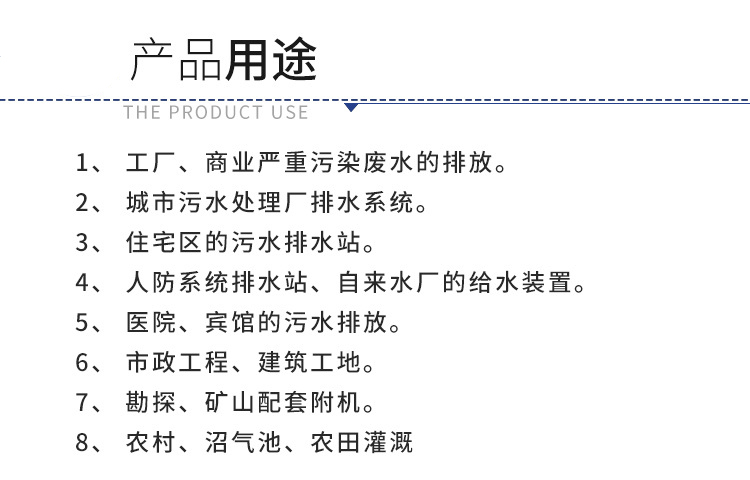

主要用途
WQ型潜水排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也可用于抽送清水及带腐蚀性介质。


WQ耦合式潜污泵移动式潜水排污泵产品手册下载

温馨提示:
请下载“WQ耦合式潜污泵移动式潜水排污泵”产品手册文件后查看。如不明白地方,可联系我们。
