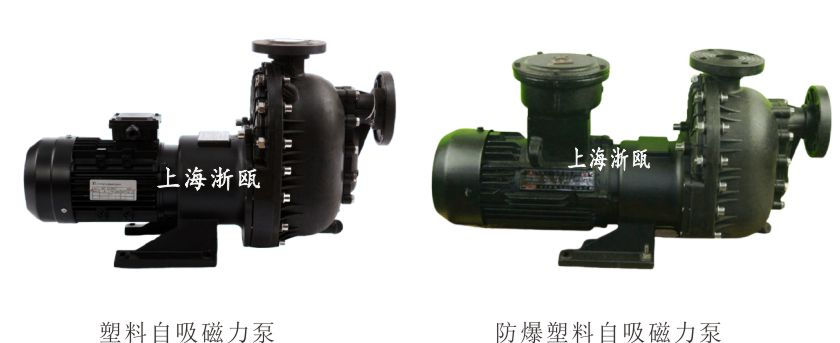

点击图片放大ZBF自吸式塑料磁力泵产品概述
ZBF型自吸式塑料磁力传动离心泵简称(自吸塑料磁力泵)是结合新型材料、自吸结构和磁力传动技术，具有自吸性能、腐蚀、无泄漏等优点。
自吸式塑料磁力泵采用外混式轴向回水结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成，见示意图。泵启动后在离心力的作用下，吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着流速的减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。
自吸塑料泵以静密封取代动密封，使过流部件处于完全密封状态，彻底解决了其它离心泵轴封无法避免的跑、冒、滴、漏、之弊病，过流部件的材料均采用耐腐蚀纳米聚丙烯为主要材料.塑料自吸磁力泵使用范围广,耐腐蚀性能强,使用方便等优点.该泵结构紧凑,外形美观,体积小,噪音低,运行可靠,广泛应用于石油,化工,制药,印染,电镀,食品,环保等企业的生产流程中输送不含颗粒杂质的腐蚀性液体,尤其适用于易燃,易暴,易挥发,有毒和贵重液体的输送.
ZBF型产品符合JB/T7742-1995小磁力传动离心泵标准,为全磁力泵联合设计的优化产品.结合国外的先进技术,采用外混式结构的自吸塑料磁力泵,该泵以增强聚丙烯为主要材料,自吸时间短,寿命长,是自动化远程控制和流动输送强腐蚀液体的无漏泵.
ZBF自吸式塑料磁力泵型号意义

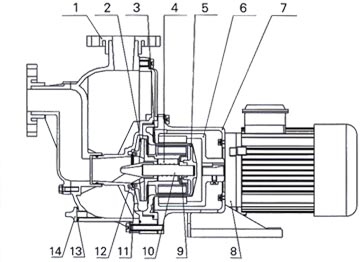

ZBF自吸式塑料磁力泵结构图
| 1 | 泵体 | 增强聚丙烯 | 8 | 电机 | Y2或YB2 |
| 2 | 叶轮 | 增强聚丙烯 | 9 | 止推环 | 氮化硅 |
| 3 | 内磁钢总成 | 铁氧体 | 10 | 泵轴 | 氮化硅 |
| 4 | 轴套 | 碳石墨 | 11 | 动环 | 填充四氟 |
| 5 | 隔离套 | 增强聚丙烯 | 12 | 静环 | 氮化硅 |
| 6 | 外磁钢总成 | 铁氧体 | 13 | 密封圈 | 氟橡胶 |
| 7 | 联接架 | HT200 | 14 | 排水螺栓 | 增强聚丙烯 |

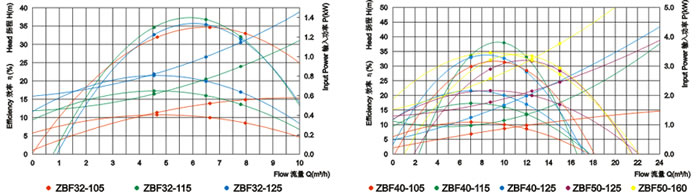

ZBF型自吸塑料磁力泵性能参数：
|
型号
|
口径(mm)
|
流量
(m3/h) |
扬程
(M) |
汽蚀余量
(NPSH)r(m) |
电机功率
(KW) |
转速
(r/min) |
电压
(V) |
频率
(HZ) |
|
|
进口
|
出口
|
||||||||
|
ZBF32-105
|
32
|
32
|
6.5
|
10
|
5
|
0.75
|
2900
|
380
|
50
|
|
ZBF32-115
|
16
|
5
|
1.1
|
2900
|
380
|
50
|
|||
|
ZBF32-125
|
20
|
5
|
1.5
|
2900
|
380
|
50
|
|||
|
ZBF40-105
|
40
|
40
|
10
|
10
|
5
|
1.1
|
2900
|
380
|
50
|
|
ZBF40-115
|
16
|
5
|
1.5
|
2900
|
380
|
50
|
|||
|
ZBF40-125
|
20
|
5
|
2.2
|
2900
|
380
|
50
|
|||
|
ZBF50-125
|
50
|
50
|
12.5
|
20
|
5
|
3
|
2900
|
380
|
50
|
|
ZBF50-160
|
32
|
5
|
4
|
2900
|
380
|
50
|
|||
产品用途
可广泛用于不含固体颗粒腐蚀液体
强酸、强碱
乙醇
漂白剂
照相液
硝酸、盐酸
氢氟酸
醋酸
氢氧化纳
丙酮
四氧乙烷
海水、盐水等等
