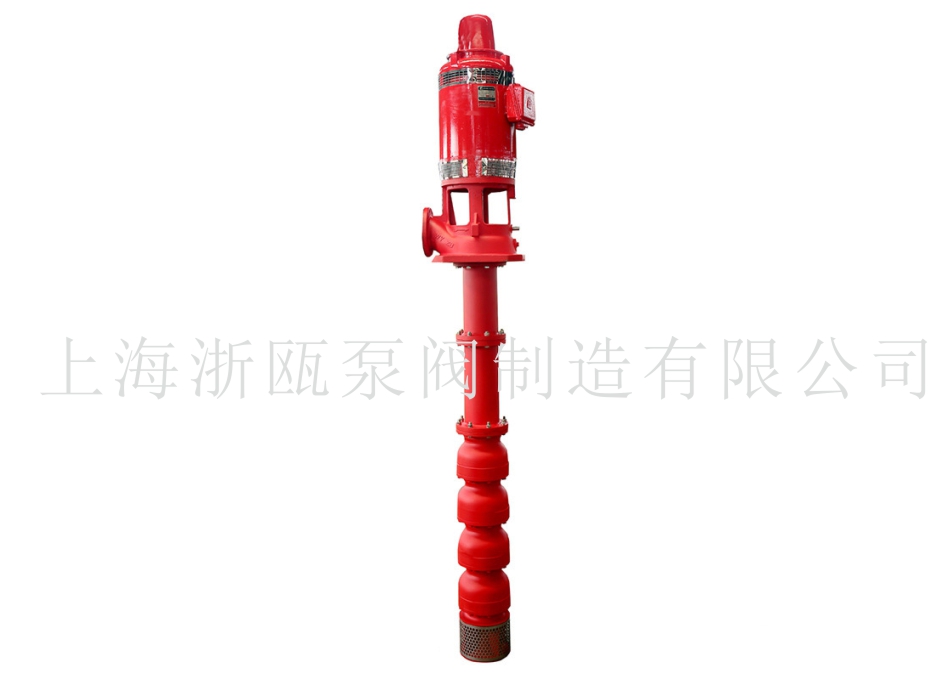

JC, RJC, LC,XBD-GJ消防深井泵,长轴深井消防泵简介

长轴深井消防泵是由单个或多个离心式或混流式叶轮和导流壳、扬水管、传动轴、泵座、电机等部件组成的立式泵。泵座和电机位于井口(或水池)上部,电机的动力通过与扬水管同心的传动轴传递给叶轮轴,驱动叶轮产生流量、扬程。

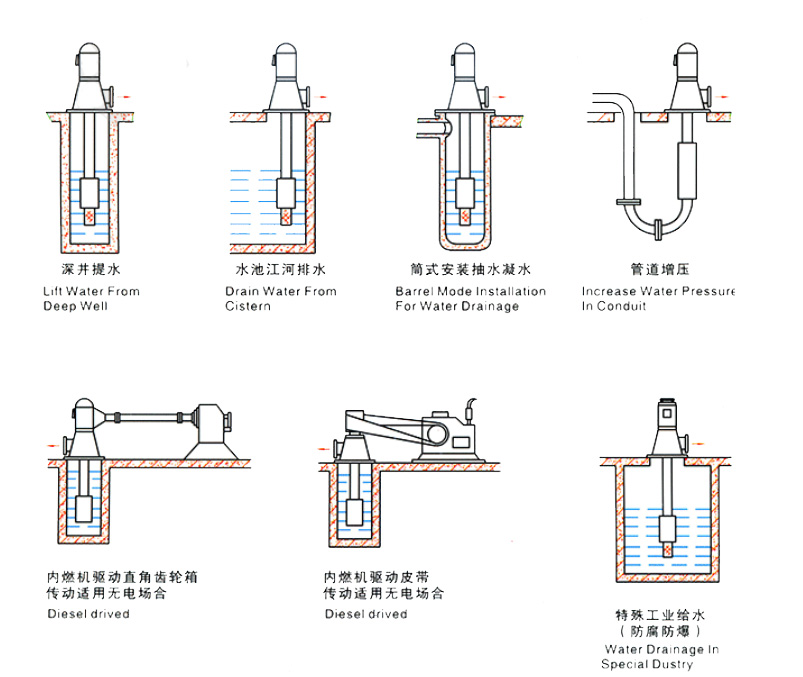

长轴深井泵是一种使用广泛的抽水、排水设备,适用于电厂、钢铁厂、矿山、化工、消防、自来水厂、农业灌溉等行业。



性能范围(按设计点)

流量Q:20~200m3/h

扬程H:30~165

功率N:4~110KW

转速n:2940、1460、980 r/min

抽送介质应符合以下条件:

温度不超过40℃,固体物含量(按重量计)不大于百分之0.01,酸碱率PH值6.5~8.5,硫化氢含量不大于1.5mg/l,不含有任何油类。超出以上介质要求时请与本公司联系,我们有整套的解决方案。

选型须知:

正确选用深井泵可延长泵、电机、水井的使用寿命,要十分注意。

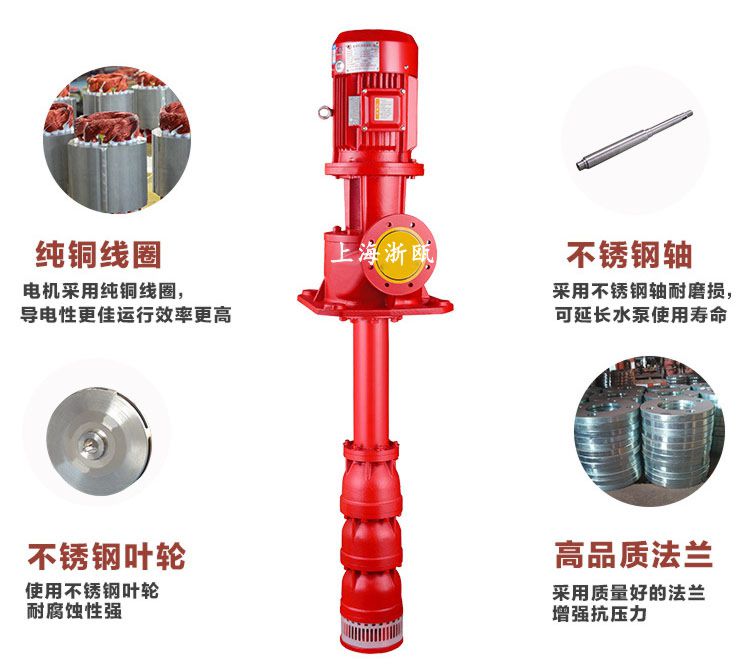

结构简介:

长轴深井消防泵由三大部分组成:即工作部分、扬水管部分、井上部分。

2.1. 工作部分

本部分由工作部件和滤水器部件组成。工作部件由导流壳、叶轮、锥形套、壳轴承和叶轮轴等零件组成。叶轮为封闭式结构。壳体之间用螺栓联接。在导流壳和叶轮上可配耐磨环。

2.2 扬水管部分

本部分由扬水管、传动轴、联轴器和支架部件等组成。扬水管用法兰或管螺纹联接。传动轴材料为45#钢或不锈钢,当传动轴轴承部位磨损后,如果是螺纹连接的扬水管,可调换二根短扬水管的安装位置,即可再次使用。如果是法兰连接的扬水管,可调换传动轴上下方向,即可再次使用。螺纹连接扬水管的深井泵在泵座与上端的扬水管的连接处配有特制的锁紧环,可有效地防止扬水管脱落事故。

2.3. 井上部分

本部分由泵座部件、深井泵专用电动机(超过400Kw时,是专为深井泵设计的普通立式电机)、电机轴、联轴器等部件组成。可选配电控箱、出口短管、进排气阀、压力表、止回阀、闸阀和橡胶或不锈钢伸缩节。

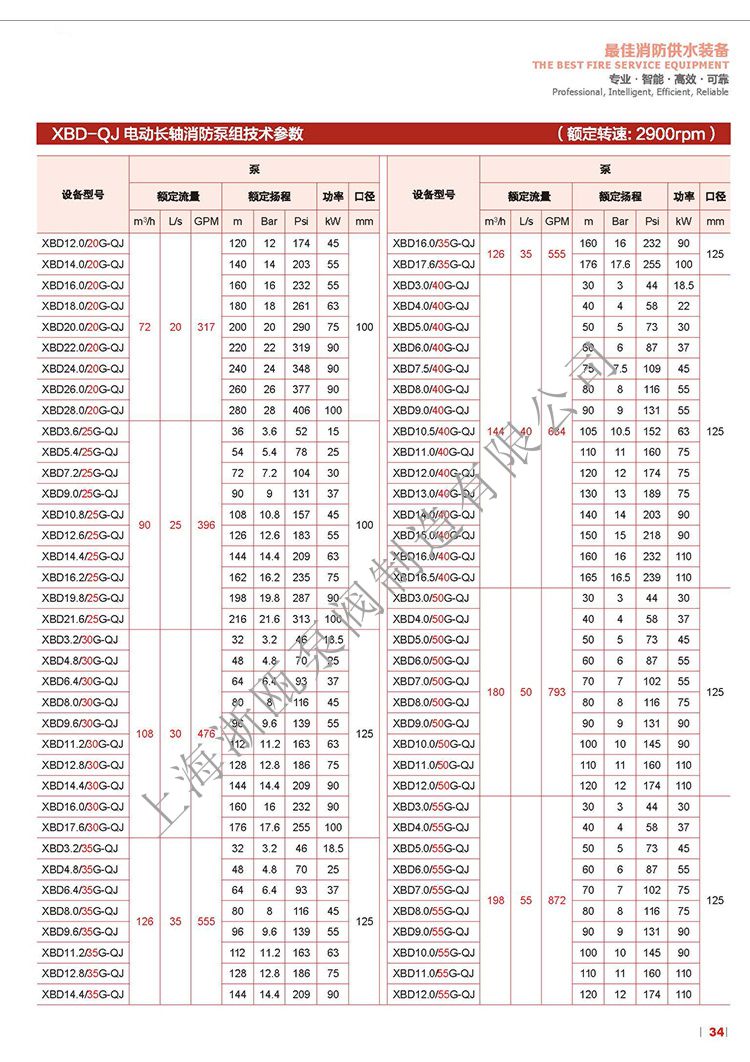

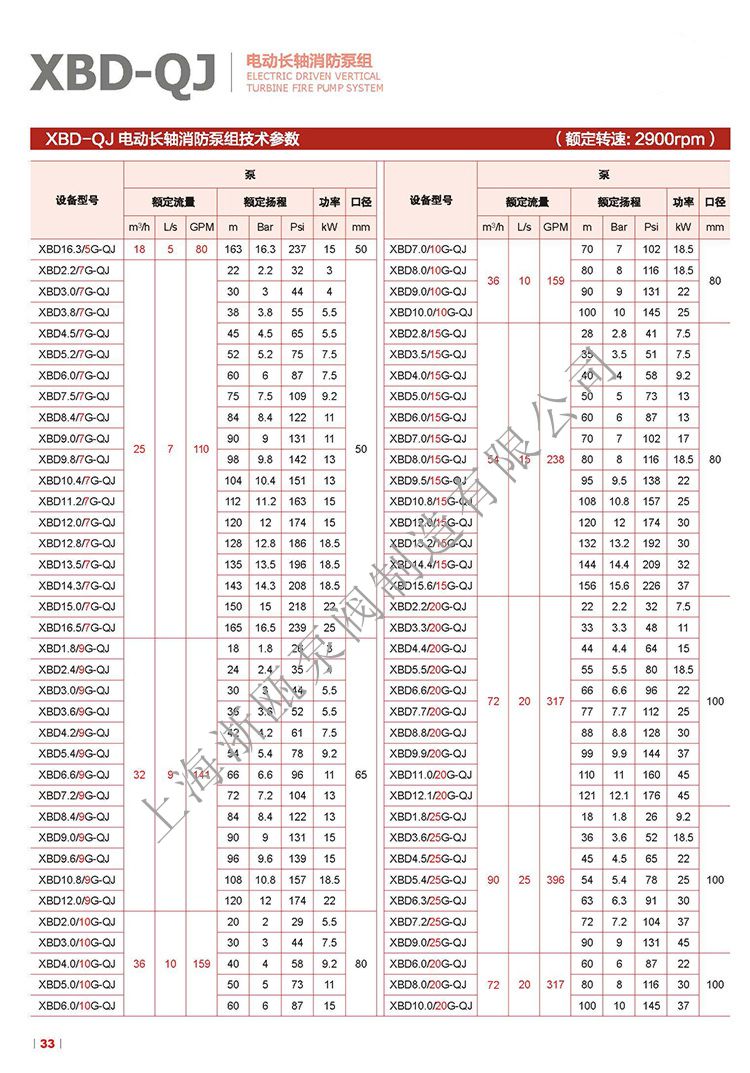

JC, RJC, LC,XBD-GJ深井消防泵干式长轴消防泵性能参数:
